一、产品核心介绍

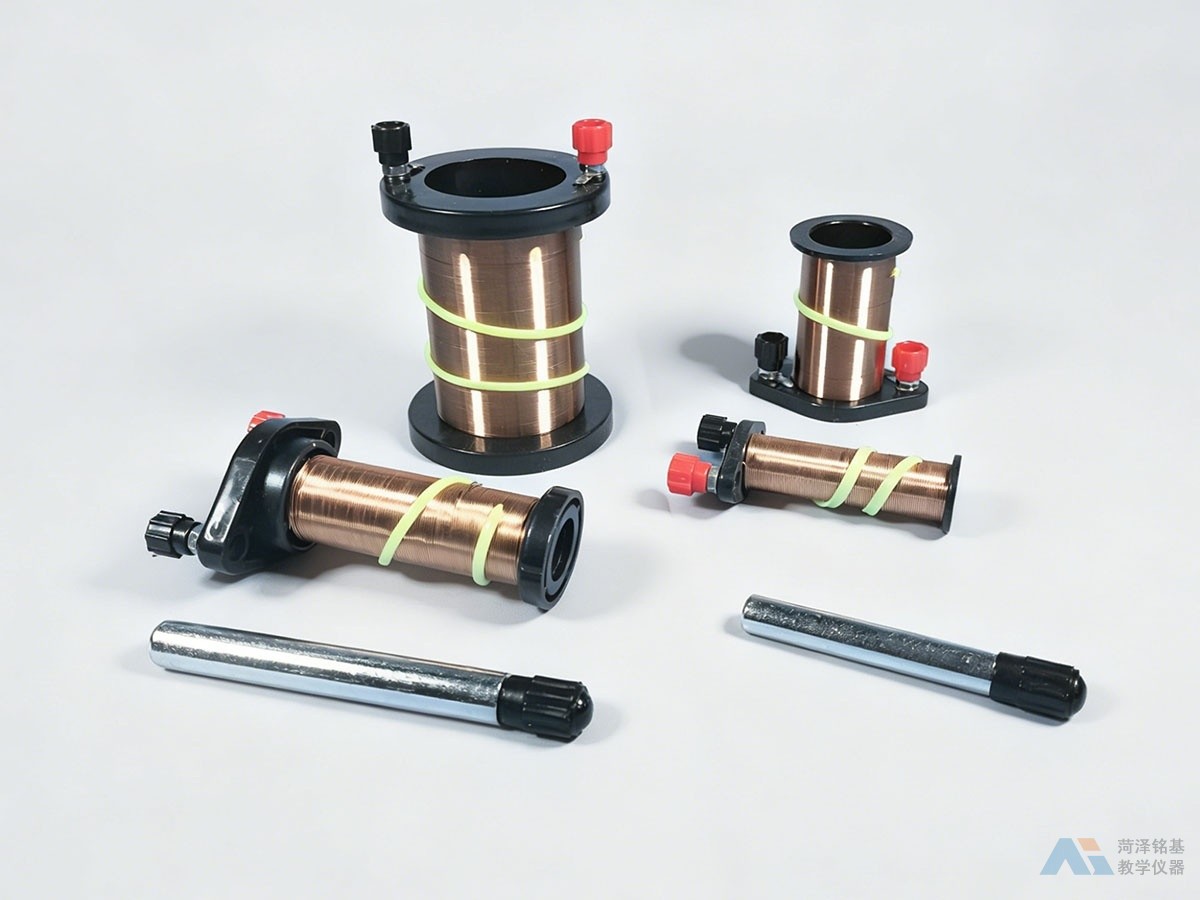

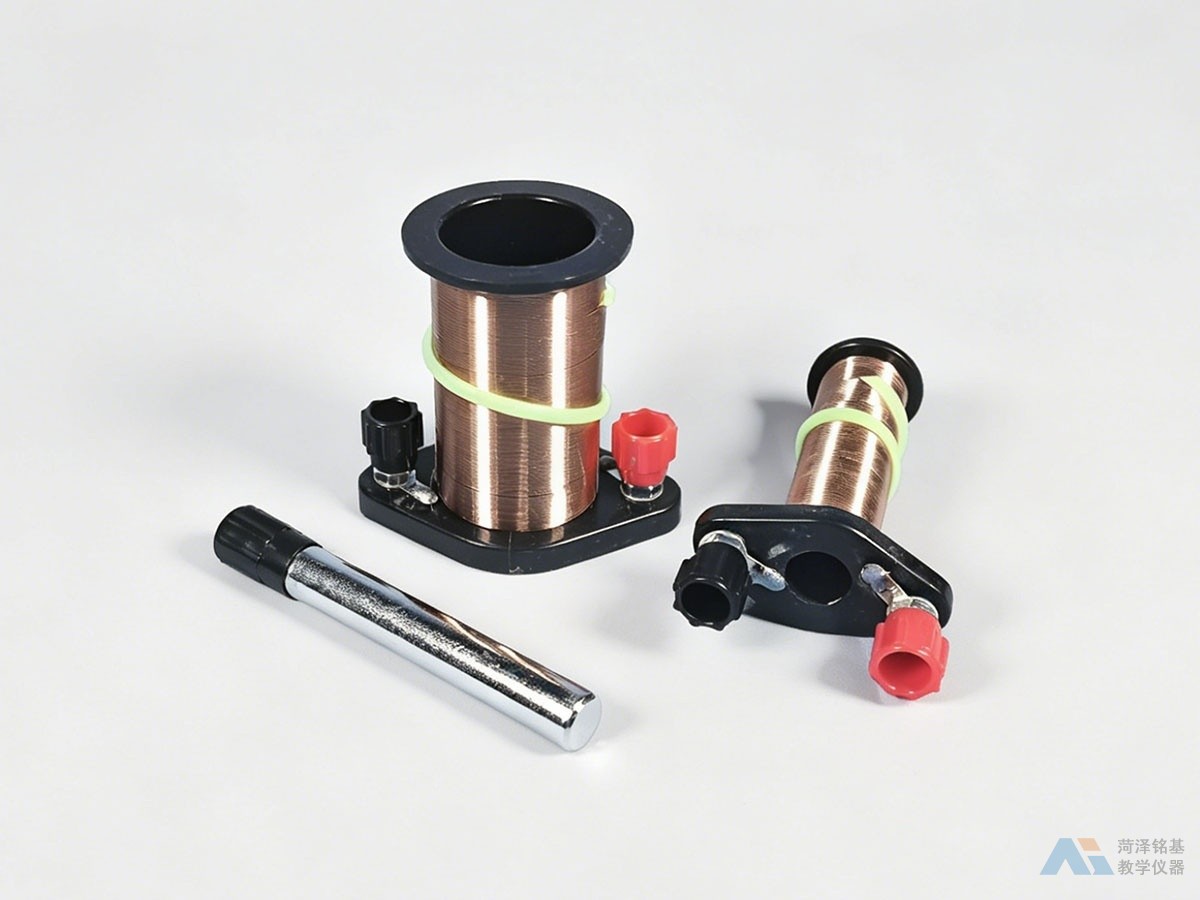

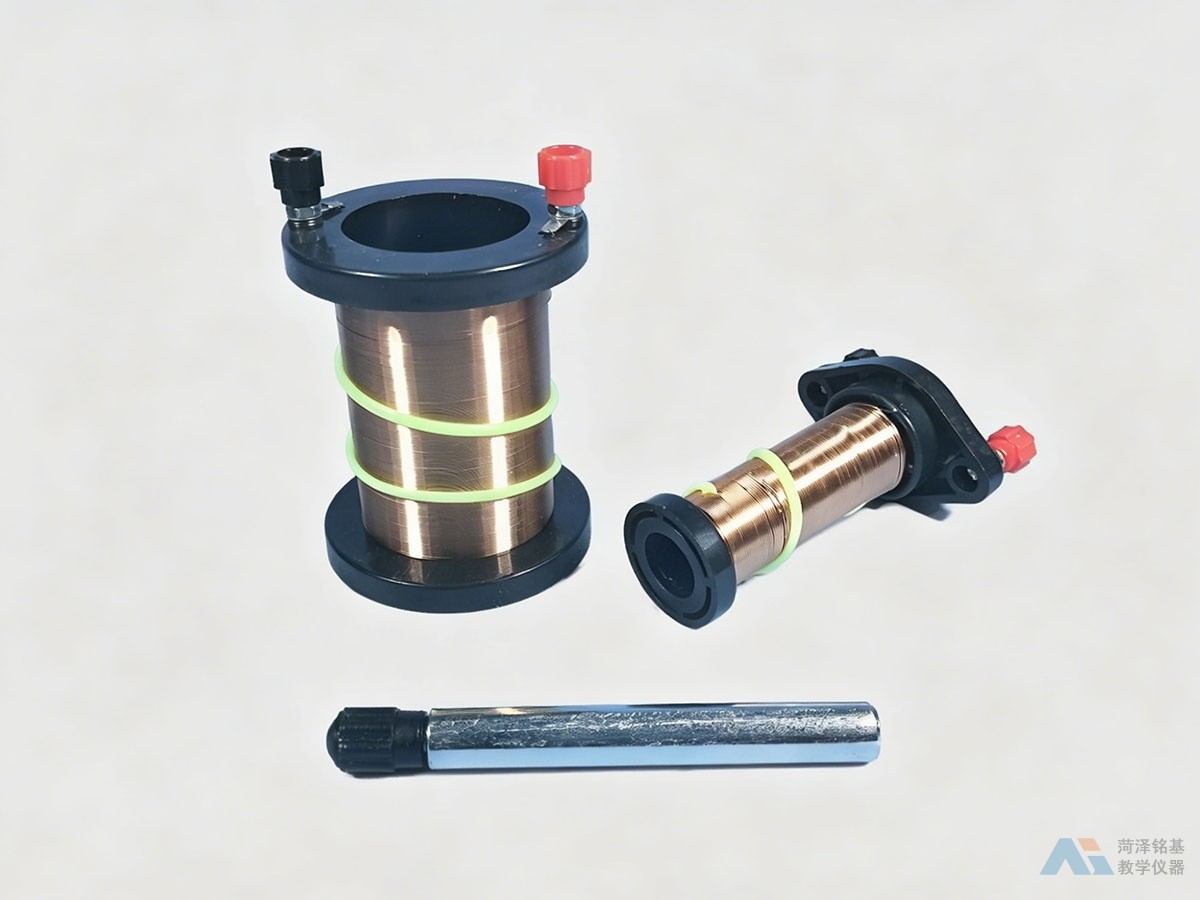

原副线圈又称可拆变压器原理演示器，是人教版初中物理九年级全一册 第二十章 电与磁 第5节 磁生电、高中物理选择性必修第二册 第四章 交变电流 第2节 变压器专用标配实验器材。本产品严格遵循JY/T 0619—2019中小学物理教学仪器配备标准设计制造，由U型铁芯、条形铁芯、多组匝数原线圈、多组匝数副线圈、接线端子组成，可自由拆装组合，直观演示互感现象、电磁感应、变压器工作原理、匝数与电压关系、升压降压变换等核心知识点，结构裸露可视、原理清晰易懂，适合课堂演示与学生分组探究实验。 菏泽铭基科技有限公司原副线圈线圈绕制规整、绝缘可靠、铁芯导磁性能好，完全满足中学物理变压器全套实验教学要求。
二、教育部标准参数与技术规格
1. 教育部JY/T 0619—2019标准规定参数
- 铁芯形式：可拆卸闭合铁芯，由U型铁芯+横条铁芯组合，叠片式硅钢片；
- 原线圈规格：配有100匝、200匝、400匝三组独立绕组，分层绕制，引出接线柱；
- 副线圈规格：配有50匝、100匝、200匝、400匝多档位绕组，满足升压、降压配比实验；
- 线圈材质：高强度漆包铜线，绝缘耐温、内阻小、发热低；
- 工作输入电压：交流低压≤12V，适配学生低压交流电源，安全无触电风险；
- 绝缘等级：教学级E级绝缘，线圈骨架阻燃ABS材质，防漏电、防击穿；
- 结构特点：线圈可单独取下、自由套入铁芯，拆装方便，便于观察构造与互感原理；
- 配套配置：U型铁芯1件、条形铁芯1件、多组原副线圈全套配齐，无需另购配件。
2. 产品结构与性能特点
- 开放式可拆结构：铁芯、线圈均可拆分，学生能直观看清变压器内部构造，理解闭合磁路作用；
- 多匝数自由组合：不同原副线圈任意搭配，可精准验证电压与匝数成正比的变压规律；
- 实验现象明显：接入低压交流，副线圈可点亮小灯泡、带动微安表偏转，互感效果直观；
- 安全低压设计：适配12V以下教学交流电源，无高压危险，学生可自主接线操作；
- 耐用不易损坏：漆包线绕制紧实、骨架坚固、硅钢片铁芯不易变形，可长期反复教学使用；
- 一仪多用：可做互感、自感、变压器变压、无铁芯对比、有铁芯增强磁通量等多组实验。
三、适配教材章节与教学演示内容
适配现行教材
初中物理 人教版九年级全一册 第二十章 电与磁 第5节 磁生电 拓展：变压器初步认知
高中物理 人教版选择性必修第二册 第四章 交变电流 第2节 变压器
核心教学演示项目
- 变压器构造认知：拆分铁芯与线圈，认识原线圈、副线圈、闭合铁芯三大组成部分及作用；
- 互感现象演示：原线圈通交变电流，副线圈无需直接接线即可产生感应电动势，理解互感是变压器工作基础；
- 变压比规律探究：更换不同匝数原副线圈，测出输入输出电压，验证 U₁/U₂ = n₁/n₂；
- 升压变压器演示：少匝原线圈接输入，多匝副线圈输出，电压升高，灯泡明显变亮；
- 降压变压器演示：多匝原线圈输入，少匝副线圈输出，电压降低，灯泡亮度变暗；
- 铁芯作用对比：有闭合铁芯时感应电压强、灯亮；去掉铁芯后感应微弱、灯变暗，理解铁芯聚拢磁感线、减小漏磁的作用；
- 直流不能变压验证：原线圈通入直流电，副线圈无持续感应输出，说明变压器只能改变交变电压。
教学优势
- 符合教育部配备标准：参数完全达标，可直接用于中小学实验室标准化验收与台账登记；
- 原理可视化：裸露可拆结构，把抽象互感、变压原理变成看得见的实物结构，降低教学难度；
- 完全贴合课本实验：严格匹配高中变压器探究实验，可完成教材全部必做分组实验；
- 操作简单安全：低压交流供电，接线简单、不易烧坏，适合学生分组动手实操；
- 性价比高：多匝数多档位，一套可完成初高中全部变压器、互感、自感相关实验。
原副线圈可拆变压器原理演示器，严格按照JY/T 0619—2019教育部标准生产，匝数标准、导磁效果好、拆装方便，是初高中物理交变电流、电磁感应章节必配基础教学仪器。 菏泽铭基科技有限公司配套供应学生电源、小灯泡、演示电表、电感线圈等全套电学实验器材，支持学校实验室成套配置与批量采购。
