等势线描绘实验器

一、产品核心介绍

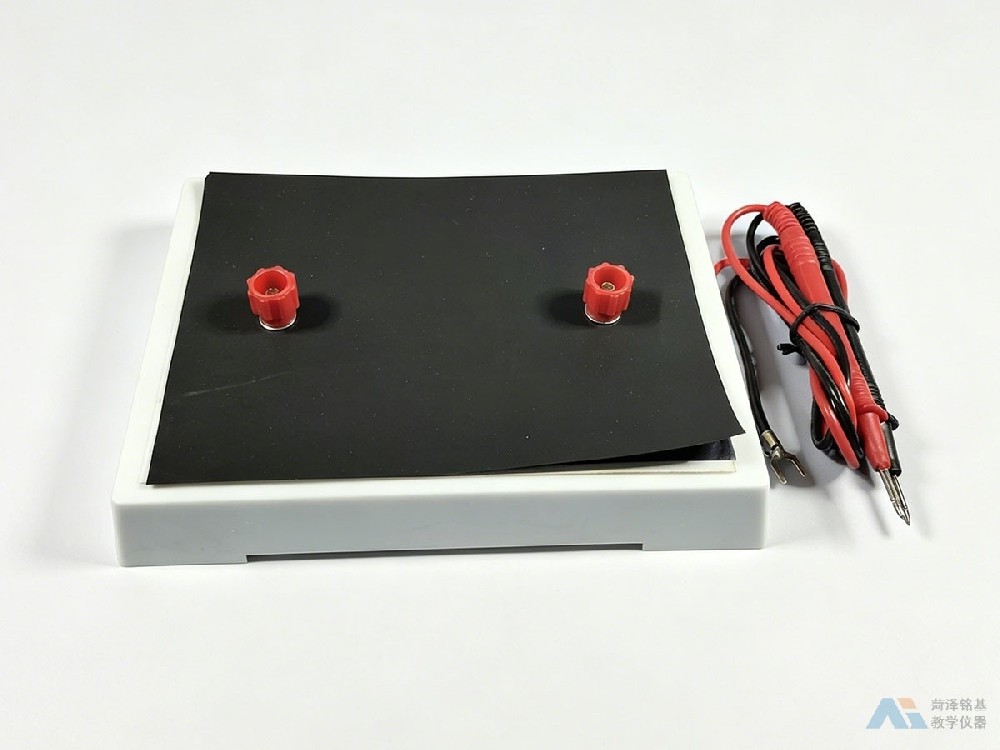

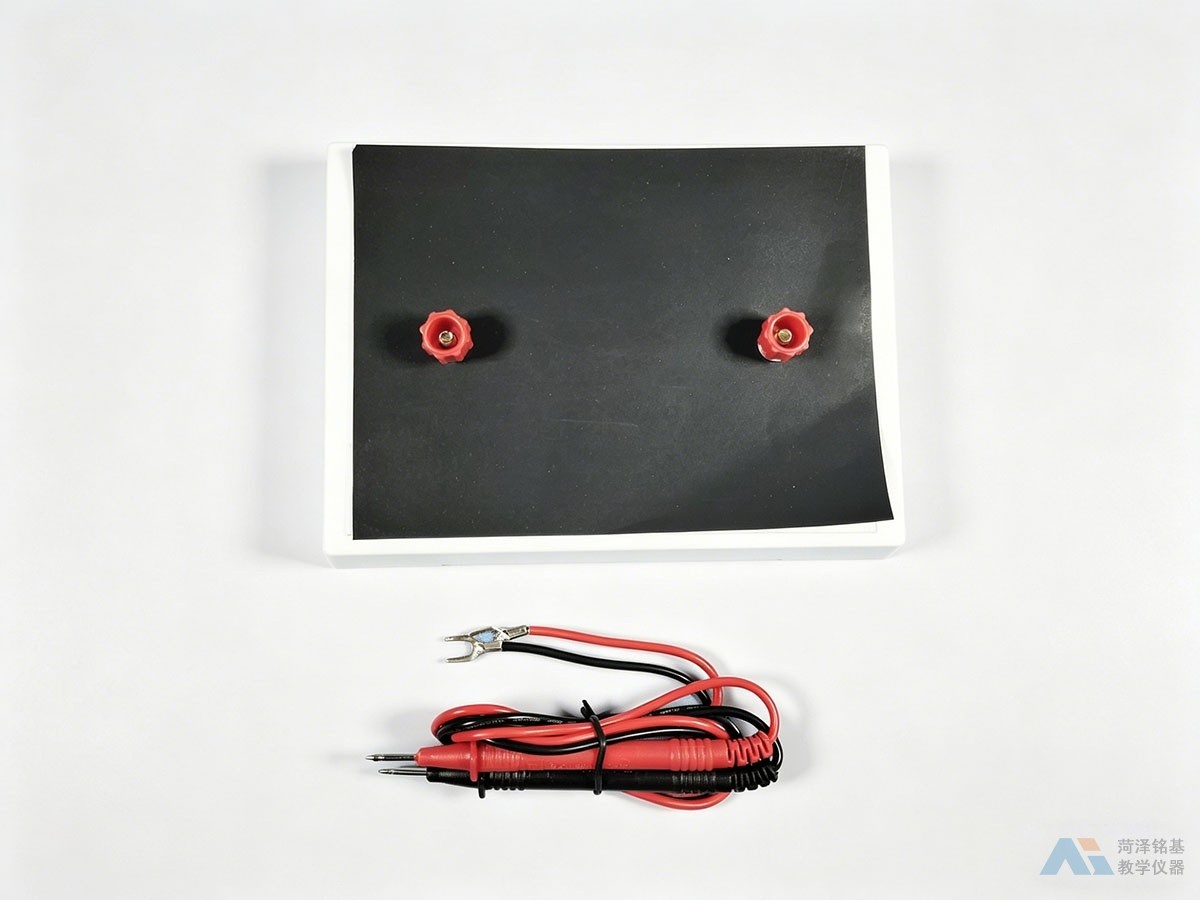

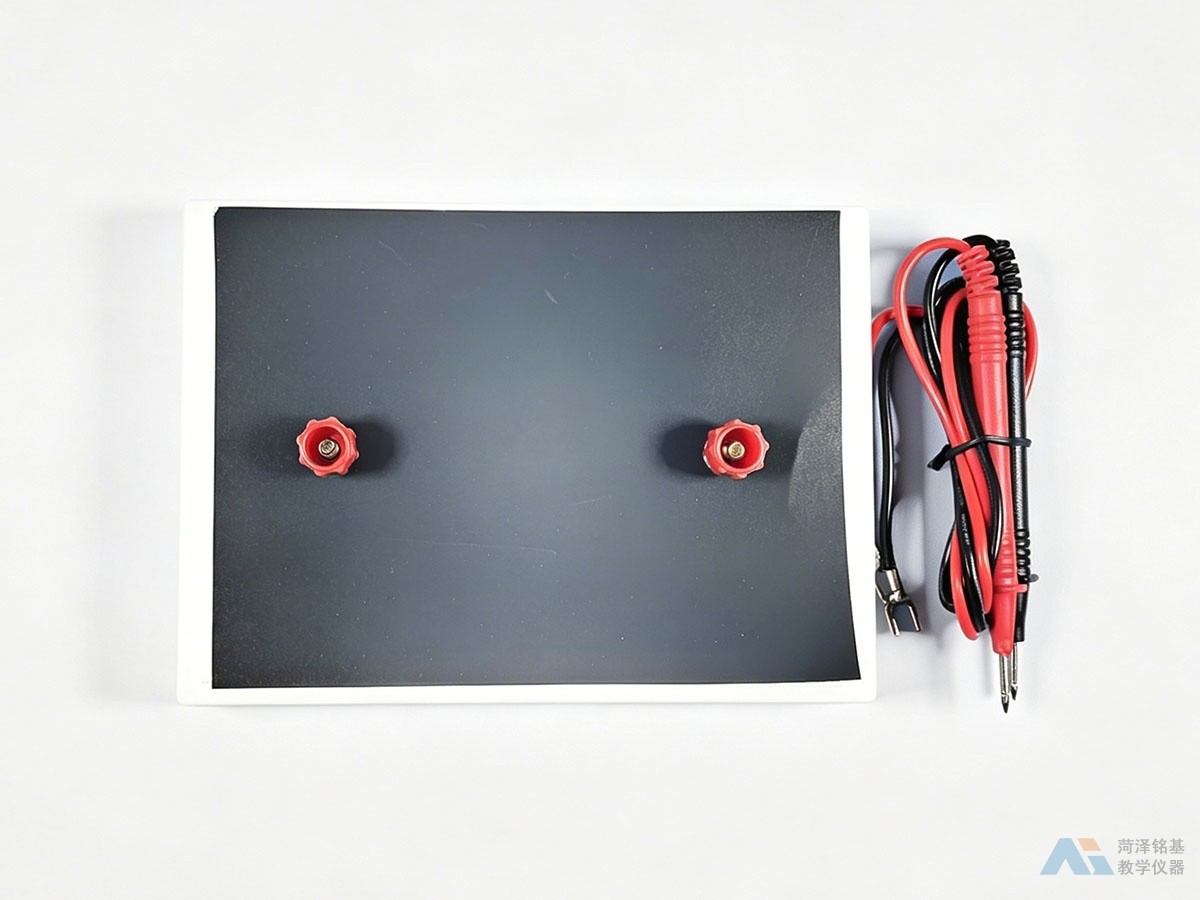

等势线描绘实验器型号23052，是人教版高中物理必修第三册 第九章 静电场及其应用专用标配分组实验仪器，严格符合JY/T 0619—2019高中物理教学装备配置标准。仪器采用导电纸模拟电场实验结构，由绝缘底板、导电纸、固定电极、探针、灵敏电流计接线柱、坐标刻度板组成，可模拟点电荷、等量同种电荷、等量异种电荷、平行板匀强电场四种典型电场，通过探针探测电势相同点，连线描绘等势线，再由等势线画出电场线，直观建立电场、电势、等势面的空间物理模型，是静电场章节必做探究实验核心器材。 菏泽铭基科技有限公司等势线描绘实验器底板刻度精准、电极导电良好、探测灵敏、配套齐全，实验点位清晰、误差小，适合学生分组实操与课堂演示。

二、教育部标准参数与技术规格

• 仪器型号：23052 等势线描绘实验器（静电场描绘仪）
• 底板尺寸：≥300×220mm，带标准方格坐标刻度，便于描点作图
• 导电纸：高均匀性炭膜导电纸，阻值稳定、导电均匀、重复性好
• 配置电极：点电极2只、平行板电极1副，可自由组合四种电场模型
• 探测方式：单探针滑动探测，配合微安表寻找等势点
• 工作电源：直流低压3～6V，安全低压输入，无高压触电风险
• 接线结构：绝缘铜质接线柱，接触可靠、不易氧化松动
• 固定方式：磁性/卡扣式固定导电纸与电极，不移位、安装便捷
• 配套清单：绝缘底板、坐标刻度板、导电纸、全套电极、探测探针、连接导线

产品性能特点

• 四种电场一机完成：等量同种、等量异种、点电荷、平行板匀强电场全覆盖
• 坐标刻度精准：底板带标准方格，描点可直接对应坐标，作图规范标准
• 导电均匀稳定：优质导电纸阻值分布一致，等势点好找、线条圆滑规整
• 低压安全实验：3–6V直流供电，学生分组接线、探点操作安全无隐患
• 拆装更换方便：电极、导电纸快速更换，一种电场做完立刻切换下一种
• 贴合高考考点：完全匹配教材静电场等势线描绘必考实验，适合新课教学与高三复习实操训练

三、适配教材章节与教学实验

适配教材

人教版高中物理必修第三册 第九章 静电场及其应用
高中物理必修第三册 电势 电势能 等势面

核心教学演示与探究项目

1. 实验原理认知：理解用导电纸稳恒电流场模拟静电场的等效原理。
2. 等量异种电荷等势线描绘：探测并描出对称弧形等势线，画出辐射状电场线。
3. 等量同种电荷等势线描绘：观察中间电势分布特点，理解电荷间电场排斥分布。
4. 平行板匀强电场实验：描绘平行等距直线等势线，直观认识匀强电场特征。
5. 点电荷电场模拟：描绘单点辐射型等势同心圆，建立点电荷电场模型。
6. 等势线与电场线关系探究：总结电场线始终垂直于等势线、由高电势指向低电势规律。

教学优势

• 符合高中实验室配备标准，台账直接入库、标准化验收通用；
• 把抽象看不见的静电场变成可测量、可描图的直观实验；
• 配套齐全、即装即用，无需额外改制，分组实验效率高；
• 探点灵敏、等势线规整，学生作图误差小，易归纳物理规律；
• 结构坚固耐用，导电纸可单独增补更换，长期教学维护成本低。
