一、产品核心介绍

阴极射线管型号J2451，含磁偏转管、示直进管、机械效应管、静电偏转管四种规格，是人教版高中物理选择性必修第二册第一章安培力与洛伦兹力第2节磁场对运动电荷的作用力、人教版高中物理选修3-5 第十八章原子结构第1节电子的发现专用探究实验仪器。本产品严格符合JY/T 181《阴极射线管》、JY/T 0654—2025《普通高中物理教学装备配置标准》要求，采用热阴极惰性气体充管结构，通过高压加速形成电子束，轰击荧光屏显示轨迹，可直观演示电子束的直线传播、磁偏转、静电偏转及机械做功效应，是原子物理入门、洛伦兹力验证、电子发现历史重现的核心教学仪器。菏泽铭基科技有限公司生产的阴极射线管亮度稳定、轨迹清晰、安全耐用，适配高中课堂演示与学生分组探究实验。

二、教育部标准参数与技术规格

1. 教育部行业标准（JY/T 181、JY/T 0654—2025）核心要求

仪器型号：J2451 阴极射线管（分4种规格）；
规格分类：磁偏转管、示直进管、机械效应管、静电偏转管；
结构材质：热阴极、充惰性气体（氦/氖）、玻璃外壳、荧光屏；
工作高压：60kV直流高压（负载电流200μA），适配感应圈供电；
荧光亮度：磁偏转管≥100cd/m²，示直进管≥1.5cd/m²（高于环境亮度），机械效应管≥50cd/m²，静电偏转管≥100cd/m²；
核心性能：

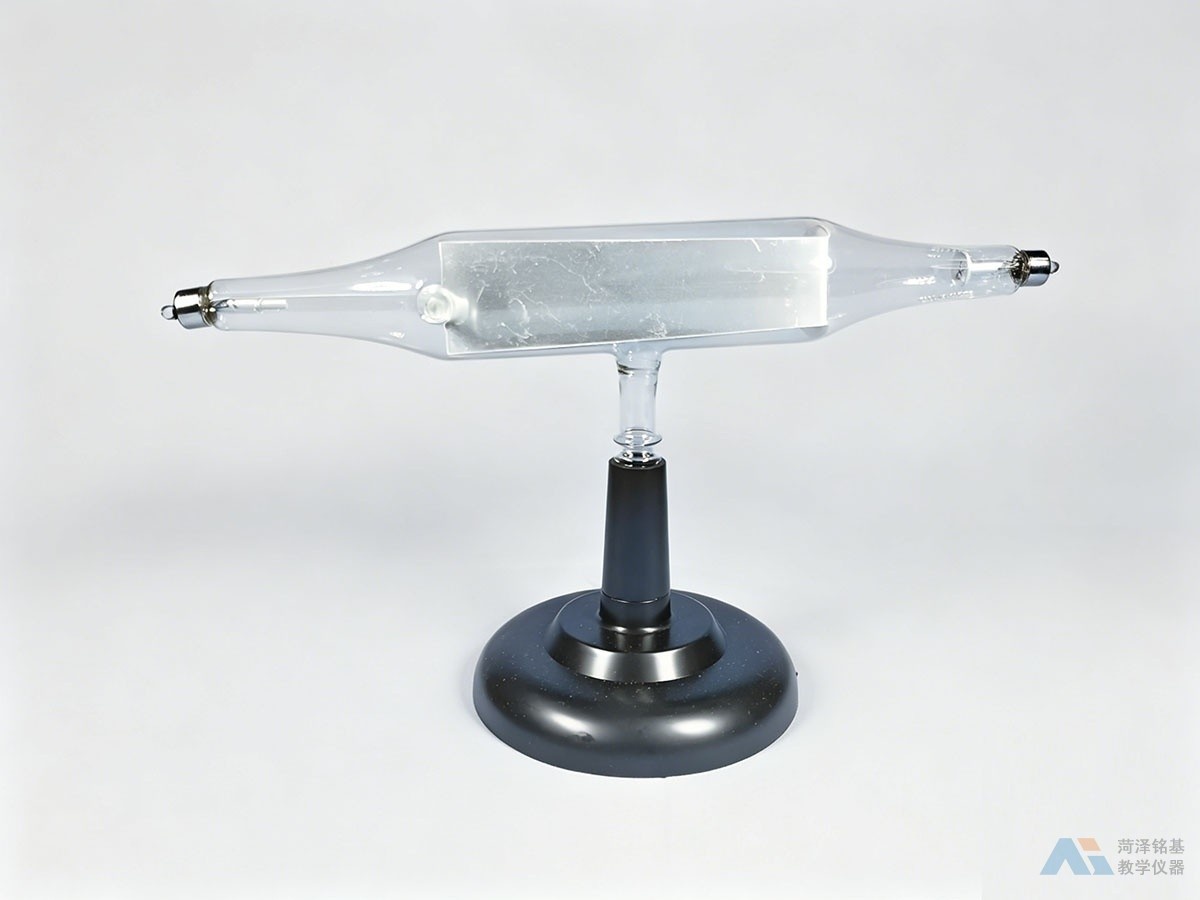

- 磁偏转管：磁场中电子束轨迹清晰偏转，验证左手定则；

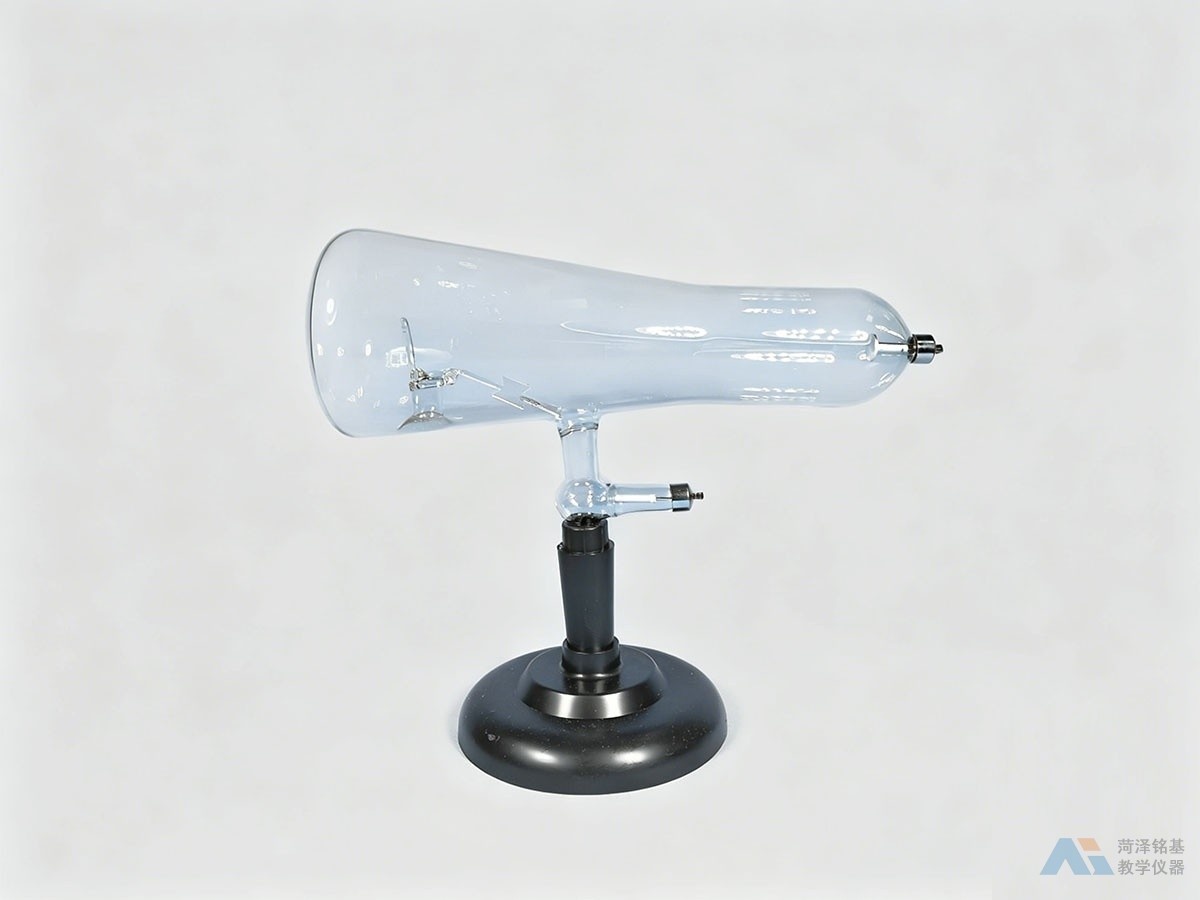

- 示直进管：十字板阴影清晰，演示电子束直线传播与遮挡效应；

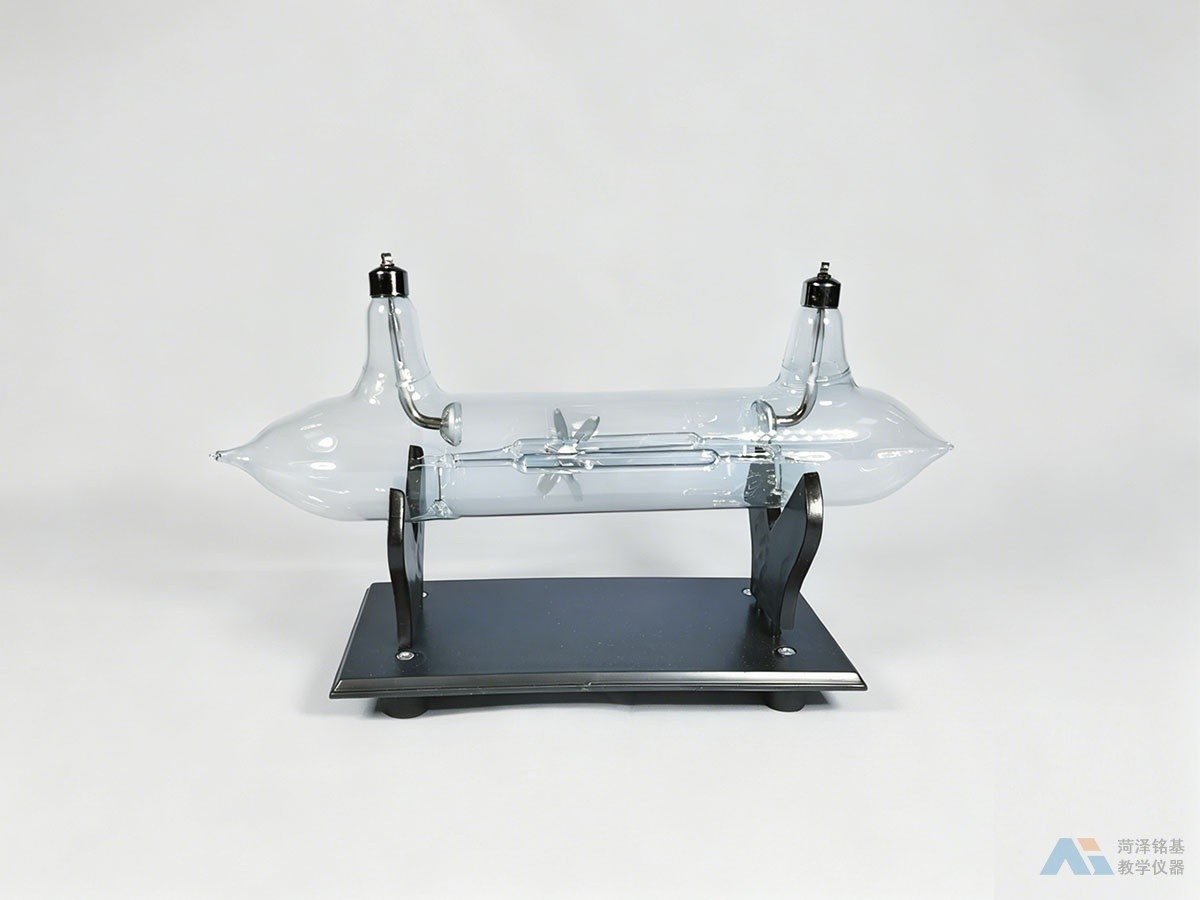

- 机械效应管：荧光叶片受电子束撞击转动，直观展示动能传递；

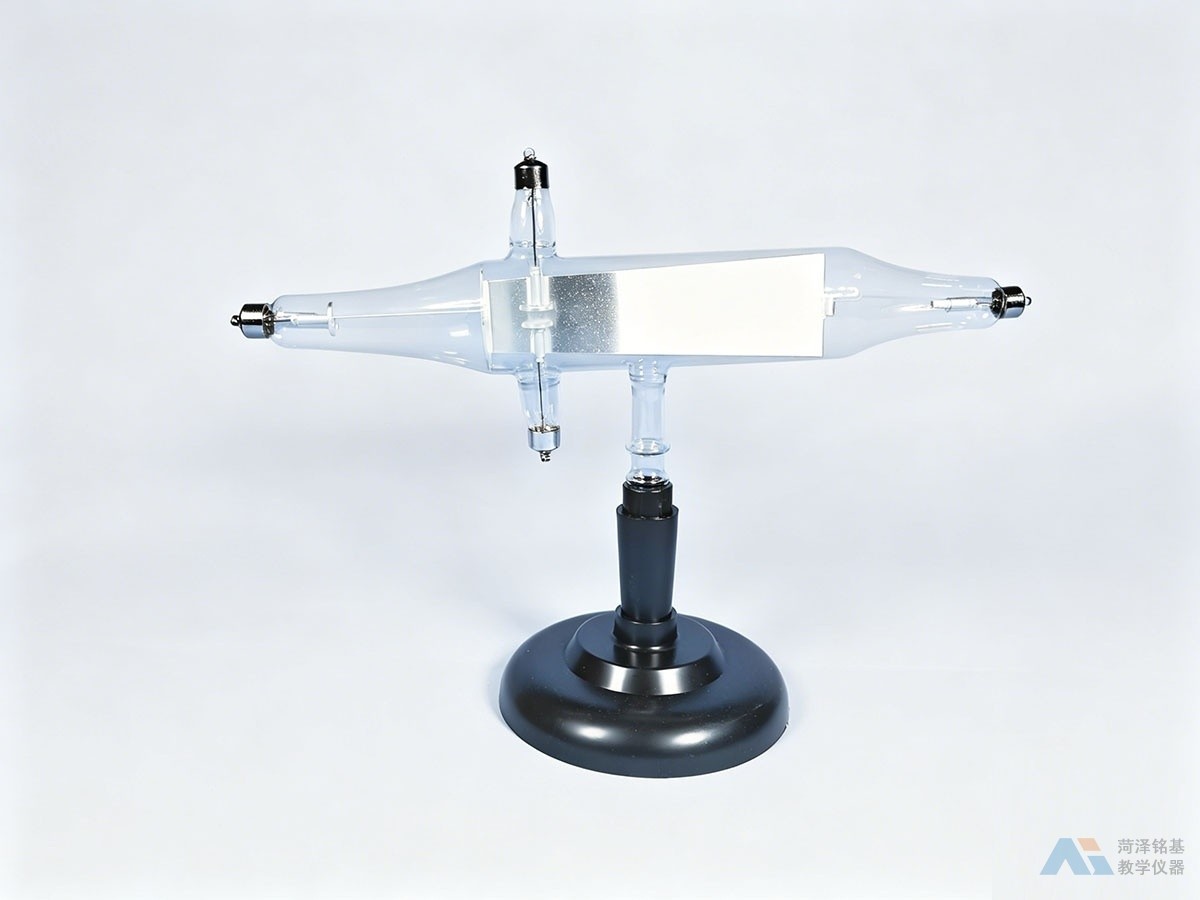

- 静电偏转管：250V直流偏转电压下，末端偏转≥12mm，演示电场力作用；
环境要求：温度-10℃～40℃，相对湿度≤85%，无强磁场干扰；
安全设计：高压绝缘防护，防触电警示标识，适配教学低压感应圈。

2. 整体性能与结构特点

多规格适配：4种管型覆盖直线传播、磁偏转、静电偏转、机械效应全场景教学；
现象直观清晰：荧光屏高亮度显示电子束轨迹，明暗对比强，全班可视；
精准验证规律：磁偏转/静电偏转角度精准，可定量关联洛伦兹力、电场力公式；
历史场景还原：复刻汤姆孙电子发现实验装置，理解原子结构探索历程；
安全耐用：防爆玻璃外壳、阴极寿命长、荧光粉不易老化，适合长期教学使用；
适配配套电源：兼容J2406感应圈（9kV～30kV），无需额外高压设备，课堂即插即用。

三、适配教材章节与教学演示内容

适配现行教材

高中物理人教版选择性必修第二册第一章安培力与洛伦兹力第2节磁场对运动电荷的作用力
高中物理人教版选修3-5 第十八章原子结构第1节电子的发现
高中物理人教版必修第三册第十三章电磁感应与电磁波初步（拓展：阴极射线与电磁波关联）

核心教学演示项目

电子束直线传播：示直进管演示电子束沿直线运动，可被金属十字板遮挡，理解射线粒子性；
洛伦兹力磁偏转：磁偏转管在磁场中电子束弯曲，验证左手定则，探究磁场强度、速度与偏转量关系；
电场力静电偏转：静电偏转管加直流电压后电子束偏移，对比电场与磁场偏转差异，理解电场力公式F=qE；
电子束机械效应：机械效应管荧光叶片受电子撞击转动，直观展示电子动能转化为机械能；
电子发现历史重现：复刻汤姆孙实验，理解阴极射线本质是电子流，建立原子可分观念；
带电粒子运动综合探究：结合电场、磁场组合，演示电子束螺旋运动，为示波管原理铺垫基础。

教学优势

标准合规：严格执行JY/T 181、JY/T 0654—2025教育部标准，参数达标，高中实验室标准化验收必备；
化微观为宏观：将电子运动、洛伦兹力等抽象微观概念转化为可视轨迹，降低理解难度；
考点精准匹配：紧扣“洛伦兹力”“电子发现”“原子结构”核心考点，服务同步教学与高考实验复习；
多维度探究：4种管型覆盖直线、磁偏、静电偏、机械效应，支持拓展性实验，培养科学思维；
安全高效：适配教学感应圈，低压操作无安全隐患；现象直观，节省课堂时间，适合大班演示。

阴极射线管J2451严格对标JY/T 181、JY/T 0654—2025教育部标准与高中物理洛伦兹力、原子物理核心实验，多规格、高亮度、安全耐用，是近代物理教学的关键仪器。菏泽铭基科技有限公司同步供应感应圈、洛伦兹力演示器、光谱管组等原子物理系列教学仪器，品类齐全、参数达标，支持中小学实验室批量采购与台账配置。
