电磁打点计时器

一、产品核心介绍

电磁打点计时器型号2120/J2120，是人教版高中物理必修第一册 第一章 运动的描述、第二章 匀变速直线运动的研究专用标配分组实验仪器，严格符合JY/T 0619—2019高中物理教学装备配置标准。仪器采用电磁振动结构，使用低压交流4–6V供电，利用交流电周期变化带动振片、振针周期性打点，在纸带上打出等时打点迹，用于测定瞬时速度、平均速度、加速度、自由落体、匀变速直线运动等经典力学实验，结构稳定、打点清晰、计时精准，是高中物理力学必考实验核心器材。 菏泽铭基科技有限公司电磁打点计时器振动平稳、打点均匀、安装纸带方便、耐用不易坏，适合学生分组实验与高考实验专项训练。

二、教育部标准参数与技术规格

• 仪器型号：2120 / J2120 电磁打点计时器
• 工作电源：低压交流 4～6V 50Hz
• 打点频率：50Hz，打点时间间隔 0.02s

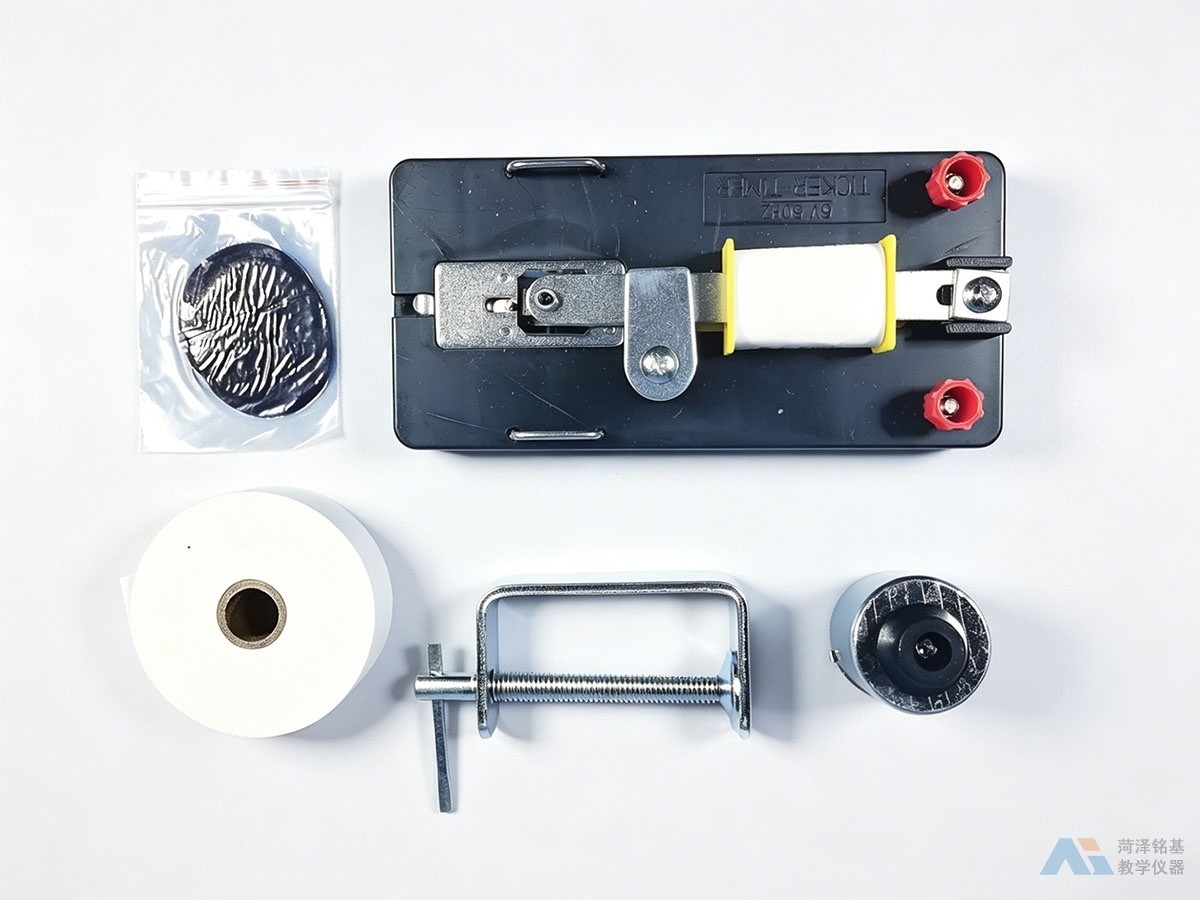

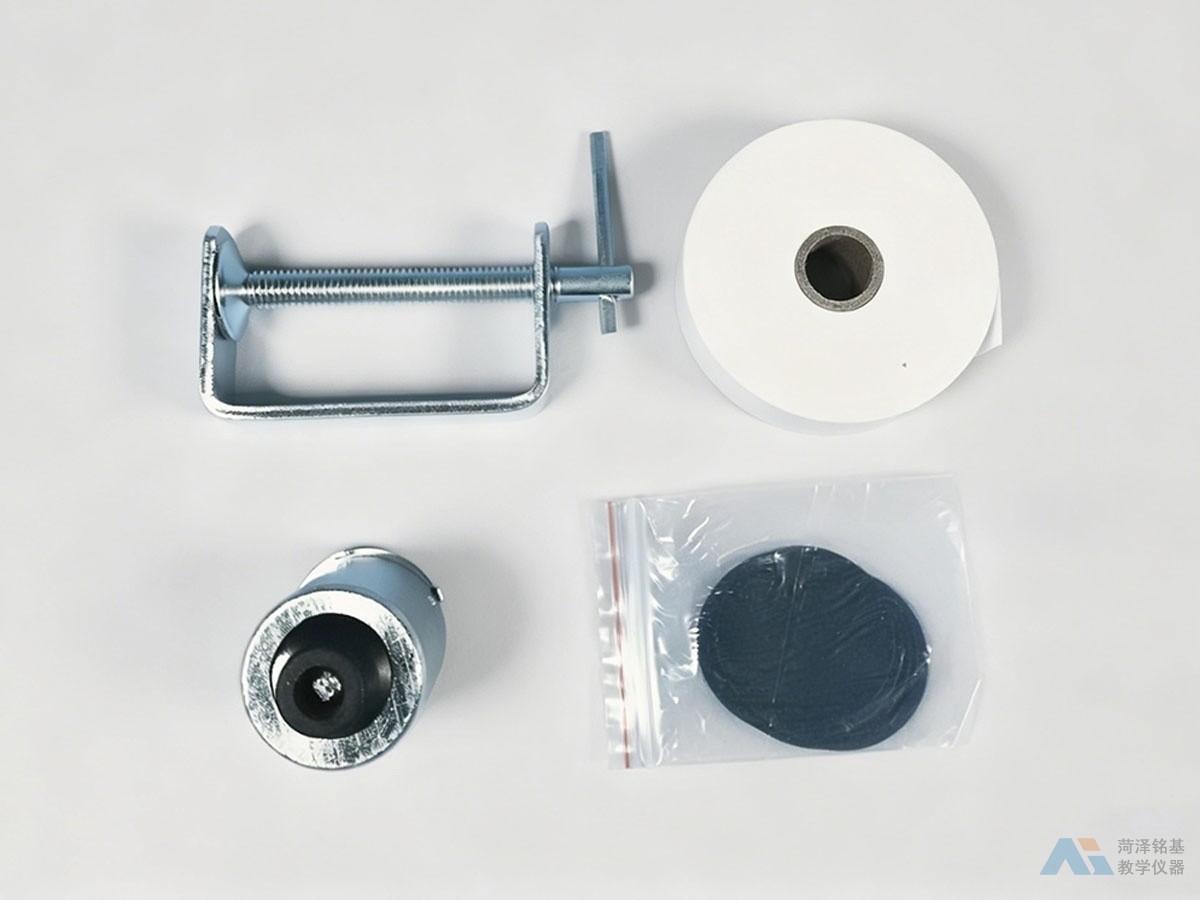

• 结构组成：电磁线圈、振动片、振针、限位板、复写纸定位轴、纸带导轨、底座接线柱
• 打点性能：点迹清晰、无拖尾、漏点少、间距均匀
• 适配纸带：标准力学实验纸带，宽窄适配拉动顺畅无卡滞
• 工作方式：电磁吸合振动，无需外接高压，学生操作安全
• 整机材质：金属底座+绝缘胶木面板，稳固不滑移、绝缘安全
• 外形尺寸：约165×60×105mm，摆放平稳，实验台面占用小

产品性能特点

• 标准50Hz等时打点：固定0.02s时间间隔，完全贴合教材计时计算要求
• 低压交流安全供电：4–6V低压工作，无高压危险，学生可自主接线操作
• 打点清晰均匀：振片弹性好、振动稳定，纸带点迹圆润不拖线，便于测量计数
• 装纸换纸便捷：导轨顺畅、复写纸安装简单，快速更换纸带，节省课堂实验时间
• 底座稳固防滑：金属加重底座，拉动纸带时机身不偏移，保证实验精度
• 完全适配高考实验：打点间隔标准、数据误差小，适合高一新课教学与高三实验专项复习

三、适配教材章节与教学实验

适配教材

人教版高中物理必修第一册 第一章 运动的描述
人教版高中物理必修第一册 第二章 匀变速直线运动的研究
高中物理必修第二册 机械能守恒定律 验证实验

核心教学实验项目

1. 仪器构造与原理认知：了解电磁线圈、振片、振针、复写纸、纸带作用，理解50Hz周期打点原理。
2. 测量平均速度：利用纸带上点迹间隔，计算不同时间段平均速度。
3. 测量瞬时速度：用相邻计数点平均速度近似中间时刻瞬时速度。
4. 探究匀变速直线运动：逐差法计算加速度，验证匀变速规律。
5. 自由落体运动实验：搭配重物拖动纸带，研究自由落体运动规律与重力加速度。
6. 验证机械能守恒定律：通过纸带数据计算重力势能减少量与动能增加量，完成验证实验。

教学优势

• 符合高中实验室配备标准，台账入库、标准化验收直接通过；
• 严格教材标配仪器，力学所有纸带类实验通用；
• 打点稳定、点迹清晰，学生测量误差小，实验结论好归纳；
• 低压安全、接线简单，适合全班分组同步开展实验；
• 结构坚固耐磨损，振片不易疲劳变形，可多年反复教学使用。
